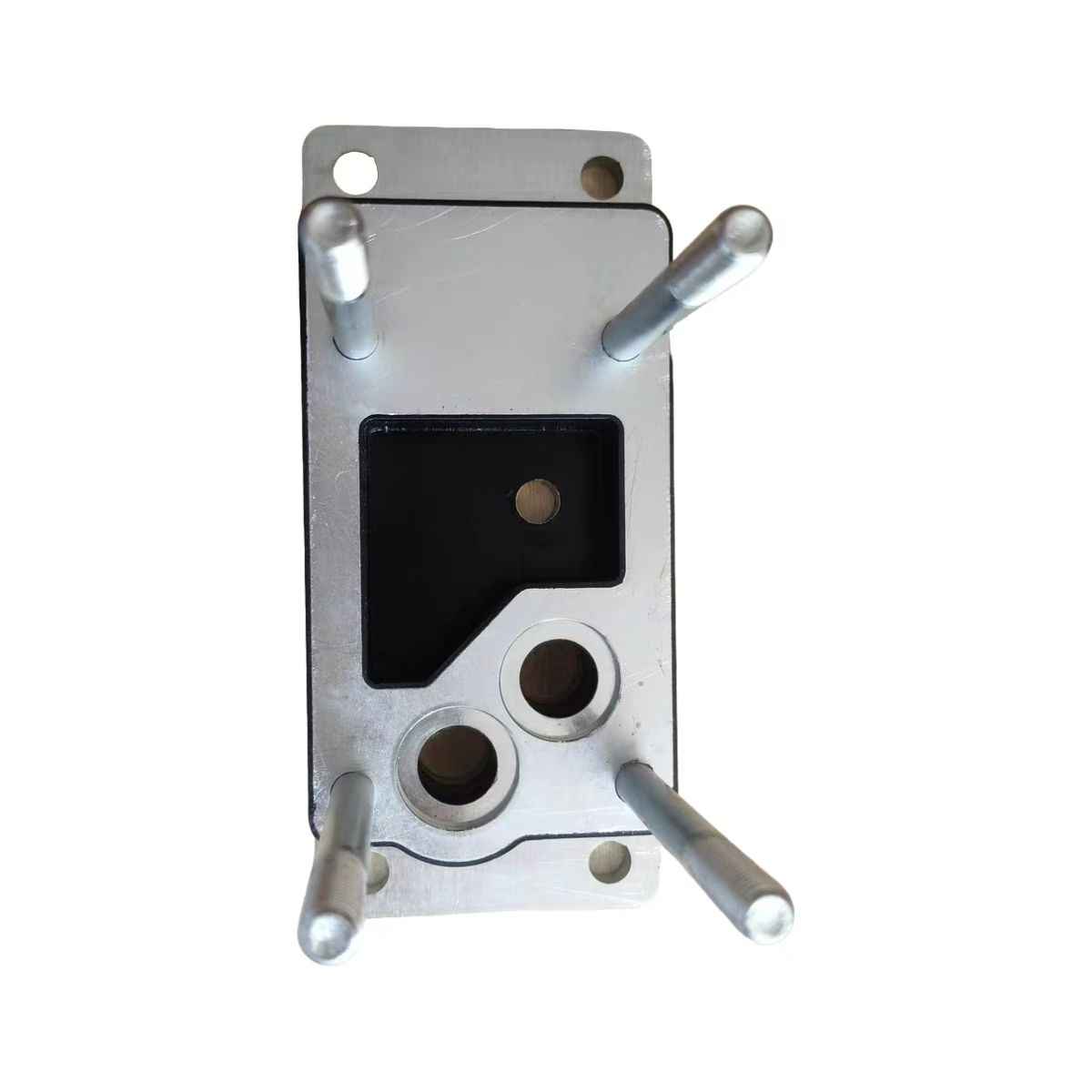

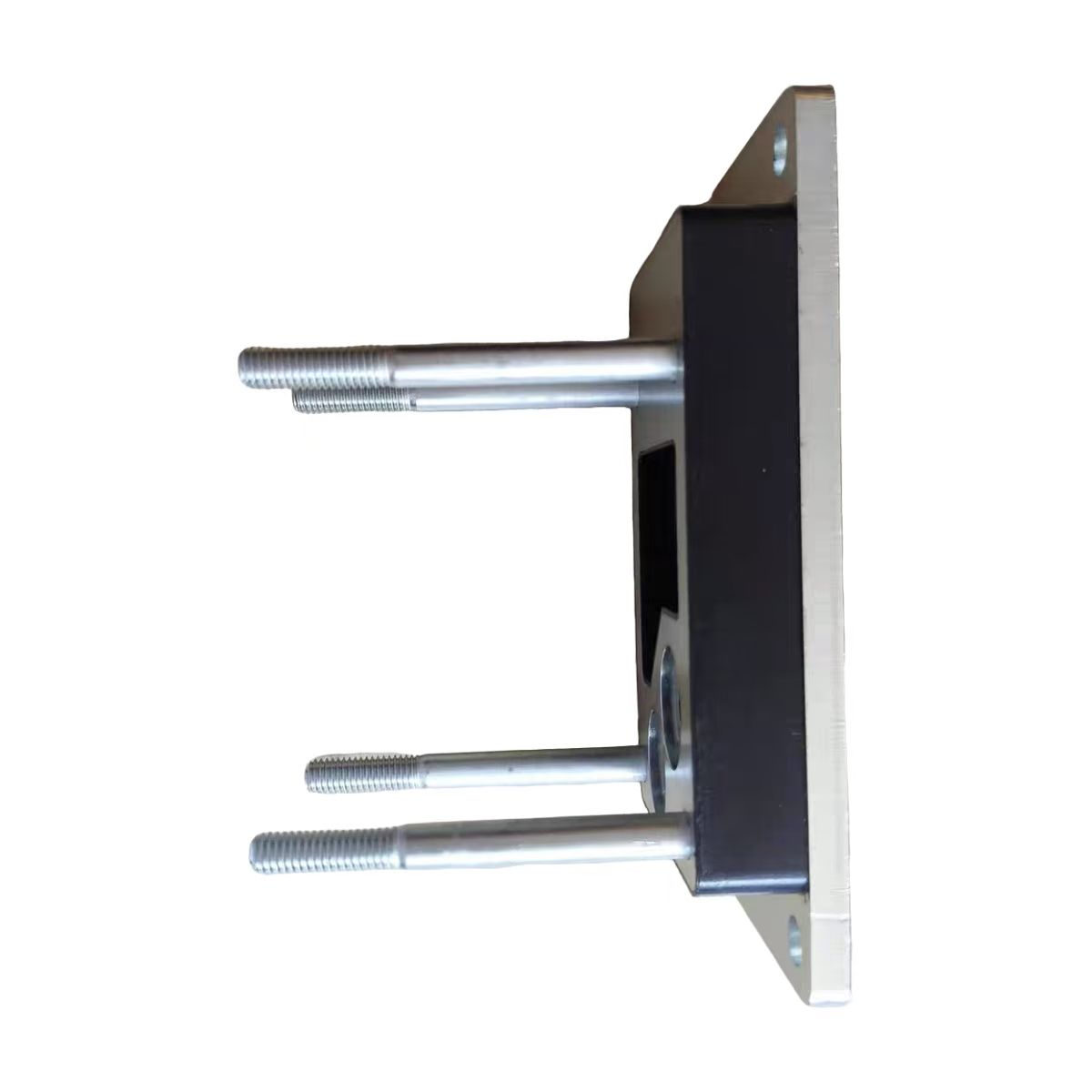

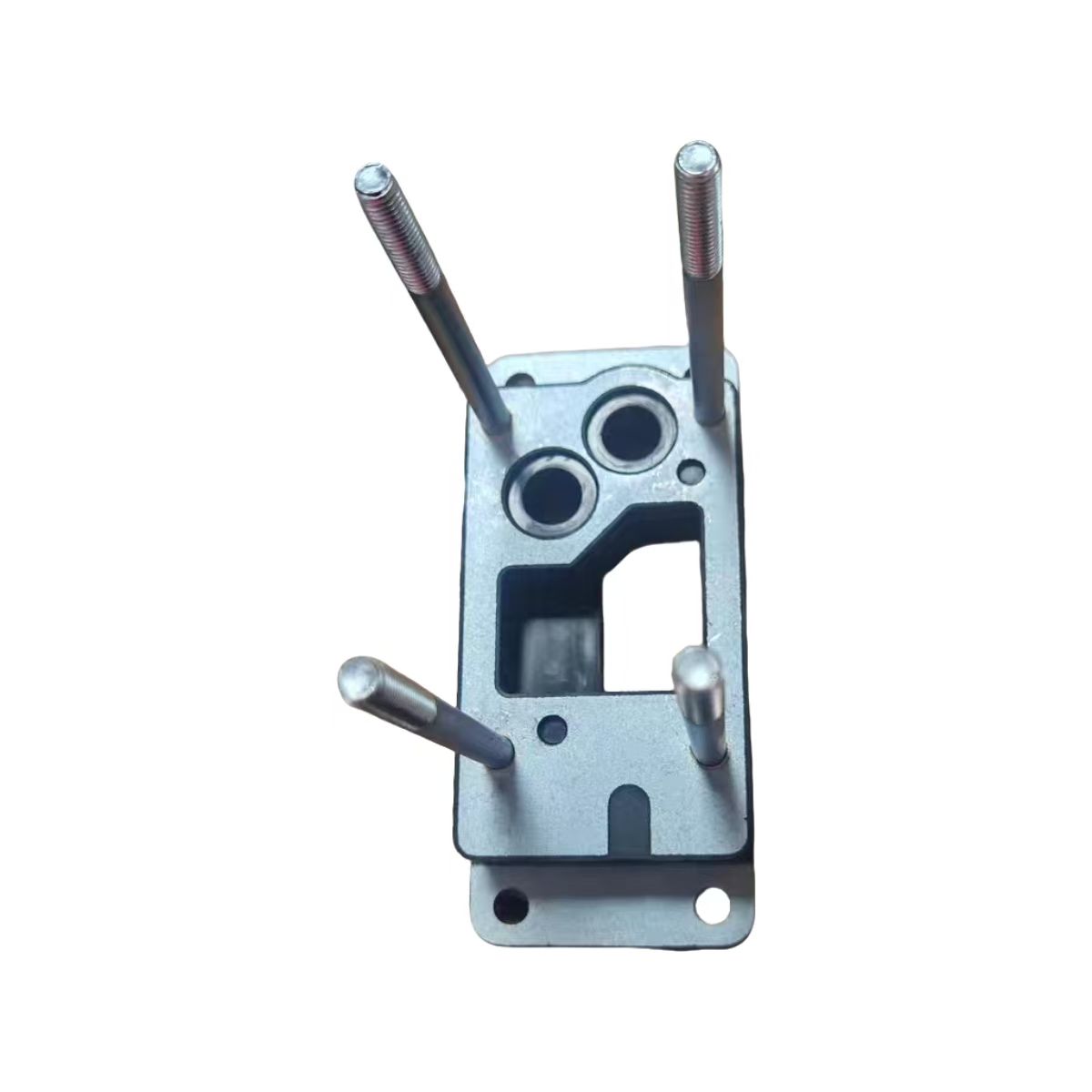

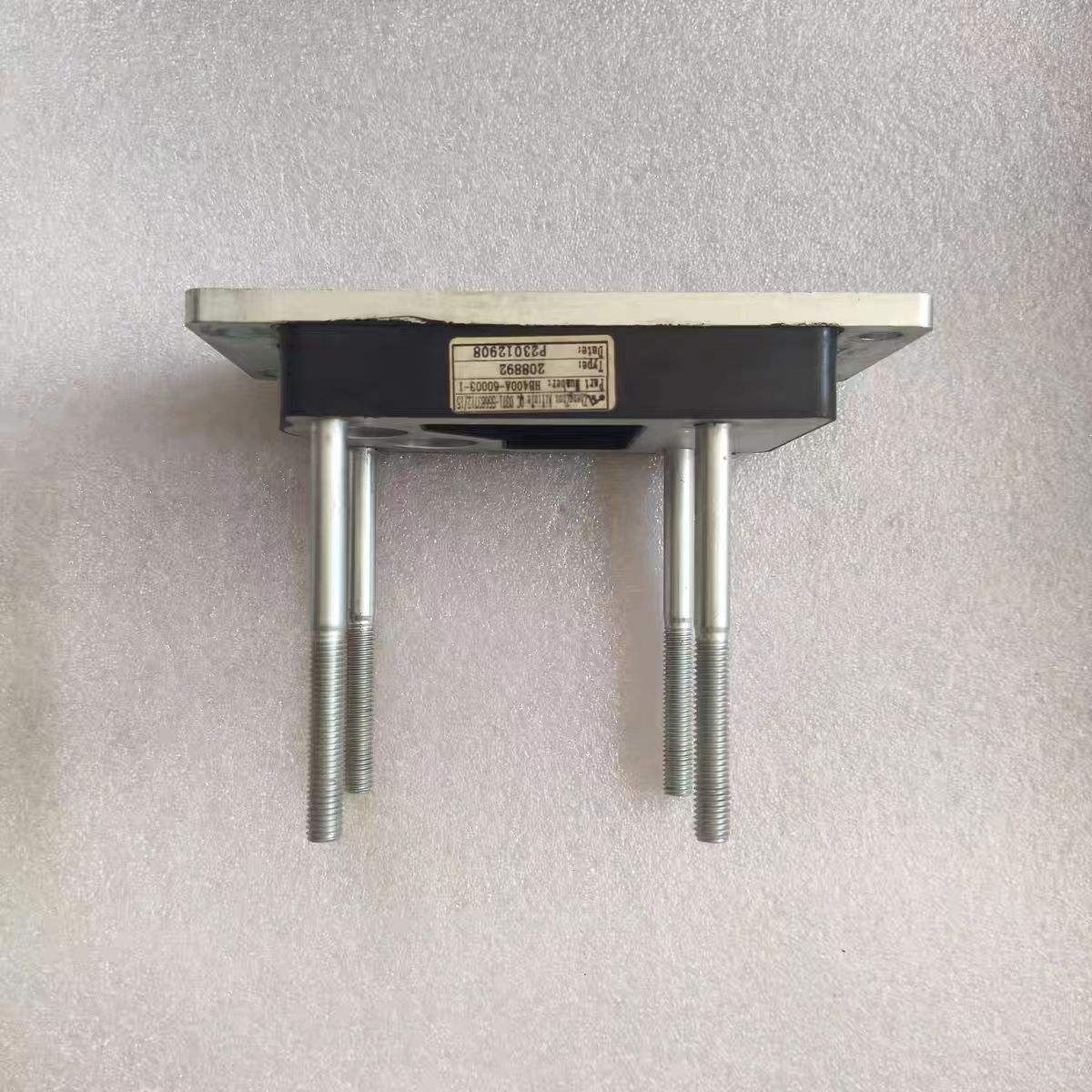

FAST Hydraulic Retarder Damping Plate para sa Shacman Truck

Ang FAST Hydraulic Retarder Damping Plate para sa Shacman Truck ay isang mounting at protective component na ibinibigay ng Skyond, na ginawa sa aming pasilidad sa China. Idinisenyo ang damping plate na ito para sa pneumatic proportional control valve sa FAST hydraulic retarder system, na karaniwang makikita sa mga heavy-duty na trak ng Shacman kabilang ang X5000, X6000, at M3000S series, pati na rin ang iba pang brand na nilagyan ng FAST retarder gaya ng Sinotruk HOWO, Yutong, at Yaxing. Ang Retarder Damping Plate ay direktang nakakabit sa control valve body assembly, na sinisigurado ang proporsyonal na balbula na kumokontrol sa presyon ng hangin na pumapasok sa retarder oil sump. Tinutukoy ng control control na ito ang daloy ng langis sa working chamber, na namamahala naman sa braking torque. Ang isang pagod o nawawalang damping plate ay nagbibigay-daan sa labis na panginginig ng boses na maabot ang precision valve, na humahantong sa maling pagpepreno, naantala na pakikipag-ugnayan, o kumpletong pagkabigo ng balbula. Ang pagpapalit nito ng Retarder Damping Plate ay nagpapanumbalik ng matatag na operasyon ng balbula at pare-parehong puwersa ng haydroliko para sa mas ligtas na pagbabawas ng bilis ng sasakyan.

Mga Bentahe ng Produkto

Sini-secure ang proporsyonal na balbula laban sa panginginig ng boses.

Ang FAST Hydraulic Retarder Damping Plate para sa Shacman Truck ay mahigpit na humahawak sa electromagnetic proportional valve sa retarder valve body. Pinipigilan nito ang paggalaw ng balbula o pagbaluktot ng signal na dulot ng vibration ng kalsada at pagtalbog ng sasakyan, na tinitiyak na ang retarder ay tumutugon nang tuluy-tuloy sa mga utos ng driver.

Pinapalawak ang buhay ng serbisyo ng bahagi.

Sa pamamagitan ng pagsipsip ng shock at vibration energy bago ito umabot sa proporsyonal na balbula, binabawasan ng damping plate ang pagkasira sa mga panloob na bahagi ng balbula tulad ng spool, spring, at solenoids. Isinasalin ito sa mas mahabang agwat ng serbisyo at mas kaunting pagpapalit ng balbula sa buong buhay ng sasakyan.

Composite metal-rubber construction.

Ang steel plate ay nagbibigay ng matibay na pag-mount at tumpak na pagpoposisyon ng balbula, habang ang bonded na layer ng goma ay sumisipsip ng high-frequency na vibration. Ang pinagsamang disenyo na ito ay nag-aalis ng pangangailangan para sa magkahiwalay na mga mounting bracket at mga isolator, na nagpapasimple sa pagpupulong ng balbula at binabawasan ang mga potensyal na pagkabigo.

Pinapanatili ang pangunahing bentahe ng pagpepreno ng retarder.

Ang isang matatag na proporsyonal na balbula ay nagbibigay-daan sa retarder na ihatid ang buong potensyal ng pagpepreno nito na walang wear-free deceleration, pare-pareho ang pagganap nang walang thermal fade, at pinababang strain sa mga service brake at gulong. Para sa mga operator ng fleet, nangangahulugan ito ng mas mababang gastos sa pagpapanatili at pinahusay na ekonomiya ng gasolina.

Direktang pagpapalit ng OEM.

Ang mga mounting hole, kapal ng plate, at pangkalahatang mga sukat ay tumutugma sa orihinal na mga detalye ng kagamitan. Ang pag-install ay hindi nangangailangan ng pagbabago sa katawan ng balbula o mga nakapaligid na bahagi.

Mga Pangunahing Detalye

Ano ang papel ng Damping?

Ang FAST Hydraulic Retarder Damping Plate para sa Shacman Truck ay nagsisilbi ng tatlong mahahalagang function sa retarder control system:

Secure mounting. Ang plate bolts ang electromagnetic proportional valve matatag sa retarder valve body. Pinipigilan ng mekanikal na pag-aayos na ito ang balbula mula sa paglipat o pagluwag sa ilalim ng panginginig ng boses ng sasakyan, na nagpapanatili ng tumpak na pagkakahanay sa pagitan ng balbula at ng mga pneumatic at elektrikal na koneksyon nito.

Pamamasa ng vibration.Ang pinagsamang layer ng goma ay sumisipsip at nag-aalis ng shock at vibration energy mula sa kalsada at drivetrain. Kung wala ang pamamasa na ito, direktang ipapadala ng vibration sa mga panloob na bahagi ng balbula ang spool, spring, at solenoids na nagdudulot ng napaaga na pagkasira, maling tugon, o kumpletong pagkabigo.

Proteksyon ng integridad ng signal.Sa pamamagitan ng paghihiwalay ng balbula mula sa panginginig ng boses, pinipigilan ng Retarder Damping Plate ang mga maling signal o pagbaluktot ng signal mula sa pag-abot sa electronic control unit. Ang proporsyonal na balbula ay umaasa sa mga tumpak na signal ng kuryente mula sa ECU upang ayusin ang presyon ng hangin. Ang pag-bounce ng contact na dulot ng vibration o mga paulit-ulit na koneksyon ay maaaring maging sanhi ng maling pag-unawa ng ECU sa posisyon ng balbula, na humahantong sa maling paggamit ng braking torque.

Para sa driver, isinasalin ito sa predictable, linear braking response sa lahat ng retarder operating modes mula sa constant-speed descent function hanggang sa fully engaged braking mode.

Tungkol sa Konstruksyon ng Produkto

Ang Retarder Damping Plate na ito ay may pinagsama-samang konstruksyon: isang carbon steel na Q235 plate na nakagapos sa isang rubber damping layer.

Carbon steel Q235 plate.Ang structural grade steel na ito ay nagbibigay ng higpit na kailangan para secure na mai-mount ang proportional valve. Ito ay lumalaban sa baluktot at pagpapapangit sa ilalim ng clamping forces ng mounting bolts at ang vibration load mula sa sasakyan. Ang steel plate ay nagpapanatili ng tumpak na oryentasyon ng balbula na may kaugnayan sa katawan ng balbula, na tinitiyak na ang pneumatic at mga de-koryenteng koneksyon ay mananatiling nakahanay.

Goma pamamasa layer.Ang elastomer layer ay sumisipsip ng high-frequency vibration energy at kino-convert ito sa init, na kung saan ay nawala sa pamamagitan ng plato. Ang rubber compound na ito ay binuo upang mapanatili ang mga katangian ng damping nito sa hanay ng temperatura na nakatagpo sa mabigat na operasyon ng trak mula sa malamig na pagsisimula sa taglamig hanggang sa matagal na init mula sa retarder system sa mahabang pagbaba.

Kalamangan ng pinagsama-samang disenyo.Sa pamamagitan ng pagbubuklod ng metal at goma sa isang yunit, ang damping plate ay nagbibigay ng parehong structural mounting at vibration isolation sa isang compact component. Inaalis nito ang pangangailangan para sa hiwalay na mga mounting bracket at rubber isolator, na nagpapasimple sa pagpupulong ng balbula at binabawasan ang mga potensyal na pagkabigo.

Mga Compatible Retarder Models at Application ng Sasakyan

Ang FAST Hydraulic Retarder Damping Plate para sa Shacman Truck ay tugma sa buong hanay ng FAST hydraulic retarder na mga modelo:

1. FH400B (serye na koneksyon). Naka-mount in-line sa transmission, na angkop para sa mga sasakyan kung saan pinapayagan ng espasyo ang pag-install ng serye.

2. FH240B. Isang compact na serye-koneksyon na modelo para sa mas mababang horsepower na mga application.

3. FHB320B (parallel na koneksyon). Naka-mount sa tabi ng transmission, pinapanatili ang power take-off (PTO) interface.

4. FHB400B. Isang modelo ng parallel-connection na mas mataas ang kapasidad.

Ang mga retarder na modelong ito ay factory-fitted o dealer-installed sa:

1. Shacman X5000, X6000, M3000S, at iba pang mabigat na trak ng Shacman

2. Sinotruk HOWO series

3. Mga bus at coach ng Yutong at Yaxing

4. Iba pang mga tatak ng komersyal na sasakyan na gumagamit ng FAST retarder

Para sa mga workshop at fleet operator, ang Retarder Damping Plate ay nagbibigay ng isang SKU na sumasaklaw sa maraming modelo ng retarder at mga application ng sasakyan, na nagpapasimple sa pamamahala ng imbentaryo.

Pag-install at Pagpapanatili

Ang pagpapalit ng Retarder Damping Plate ay nangangailangan ng pansin sa detalye:

Inirerekomenda ang propesyonal na pag-install

Kasama sa trabaho ang pag-disassembling ng retarder control valve body. Inirerekomenda namin na ang isang technician na may karanasan sa serbisyo ng FAST retarder ang magsagawa ng pagpapalit.

Pagtutukoy ng metalikang kuwintas

Ang mga mounting bolts ay dapat higpitan sa tinukoy na torque gamit ang torque wrench. Ang sobrang paghihigpit ay maaaring makapinsala sa balbula ng katawan o damping plate; ang under-tightening ay nagbibigay-daan sa paggalaw at panginginig ng boses.

Suriin ang mga kaugnay na bahagi

Kapag tinanggal ang balbula, suriin ang proporsyonal na balbula mismo para sa pinsala. Siyasatin ang O-ring seal kung may tigas, basag, o deformation, at palitan kung kinakailangan.

Pagsubok ng function pagkatapos ng pag-install

Pagkatapos muling pag-assemble, subukan ang retarder sa lahat ng operating mode na pare-pareho ang bilis, at bawat yugto ng pagpepreno  upang kumpirmahin ang normal na lakas ng pagpepreno at walang hangin o langis na tumagas.

Karamihan sa mga pag-install ay maaaring kumpletuhin sa ilalim ng isang oras ng isang makaranasang technician.

Paano Kinokontrol at Sinusubukan ng Skyond ang Kalidad?

Ang bawat FAST Hydraulic Retarder Damping Plate para sa Shacman Truck na ibinibigay ng Skyond ay sinisiyasat bago ipadala:

Dimensional na pag-verify.Ang mga lokasyon ng mounting hole ng plate, kapal, at pangkalahatang mga dimensyon ay sinusuri ayon sa mga detalye ng OEM upang matiyak ang tamang kaangkupan.

Integridad ng rubber bond. Ang layer ng goma ay siniyasat para sa wastong pagbubuklod sa steel plate, na walang mga voids o paghihiwalay.

Pang-ibabaw na tapusin.Ang steel plate ay sinusuri kung may burr, matutulis na gilid, o corrosion na maaaring makaapekto sa pag-install o buhay ng serbisyo.

Sample na pagsubok. Ang mga random na sample mula sa bawat batch ay sumasailalim sa compression at vibration test upang ma-verify ang pagganap ng damping.

Advanced na Paggawa sa Skyond

Ang Skyond ay nagpapatakbo ng isang modernong pasilidad sa pagmamanupaktura na nilagyan ng precision machinery at mga automated na linya ng produksyon. Ang aming pabrika ay may kakayahang gumawa ng FAST Hydraulic Retarder Damping Plate para sa Shacman Truck at iba pang mga bahagi ng katumpakan sa pare-parehong mga pamantayan ng kalidad.

Precision CNC machining. Pinangangasiwaan ng aming CNC equipment ang pagputol at paghubog ng mga bahaging metal sa eksaktong mga detalye. Para sa damping plate, tinitiyak nito ang tumpak na mga lokasyon ng mounting hole, pare-pareho ang kapal ng plate, at wastong pagkakabit sa katawan ng balbula. Direktang nakakaapekto sa katumpakan ng dimensyon ang kadalian ng pag-install at ang kakayahan ng plate na mapanatili ang pagkakahanay ng balbula sa ilalim ng vibration.

Automated assembly at quality control. Binabawasan ng mga automated na proseso ang error ng tao at tinitiyak ang pare-parehong kalidad ng build sa buong production run. Ang bawat batch ay sumasailalim sa inspeksyon sa maraming yugto, mula sa pag-verify ng hilaw na materyal hanggang sa natapos na pagsubok ng produkto.

Nakalaang rubber bonding line. Ang rubber damping layer ay idinidikit sa steel plate gamit ang mga kinokontrol na proseso na nagsisiguro ng tamang pagdirikit nang walang voids o delamination. Ang integridad ng pagbubuklod na ito ay mahalaga sa pagganap ng vibration-damping ng plate sa buhay ng serbisyo nito.

Mga kagamitan sa pagsubok. Ang mga tool sa pagsukat na may mataas na katumpakan at mga electrical tester ay nagbe-verify ng performance ng produkto sa ilalim ng mga simulate na kondisyon ng operating. Ang mga random na sample mula sa bawat batch ay sumasailalim sa compression at vibration test upang kumpirmahin ang mga katangian ng damping na nakakatugon sa mga detalye.

Kapasidad ng produksyon. Sinusuportahan ng aming pasilidad ang malakihang produksyon upang matugunan ang maramihang mga order habang pinapanatili ang pare-parehong kalidad. Para sa mga operator ng fleet at mga kumpanya ng kalakalan na nangangailangan ng dami ng mga pagpapadala, maaari naming sukatin ang produksyon nang naaayon.

Pandaigdigang Paghahatid at Logistics

Nag-export ang Skyond sa Russia, Central Asia, Southeast Asia, Africa, South America, at iba pang rehiyon. Pinangangasiwaan ng aming logistics team ang:

1. Naglo-load ng container na may wastong pag-secure para maiwasan ang pinsala sa sasakyan

2. Dokumentasyon ng customs para sa maayos na clearance

3. Pagruruta sa mga pangunahing daungan para sa mahusay na internasyonal na pagpapadala

Karamihan sa mga normal na order para sa FAST Hydraulic Retarder Damping Plate para sa Shacman Truck ship sa loob ng 7-45 araw pagkatapos ng kumpirmasyon ng pagbabayad. Para sa mga customer na may mga regular na kinakailangan, maaari naming ayusin ang mga nakaiskedyul na pagpapadala o magpanatili ng imbentaryo sa mga forwarder warehouse para sa mas mabilis na paghahatid.

Mga Karaniwang Tanong

Q1: Aling mga numero ng bahagi ang tumutugma sa damping plate na ito?

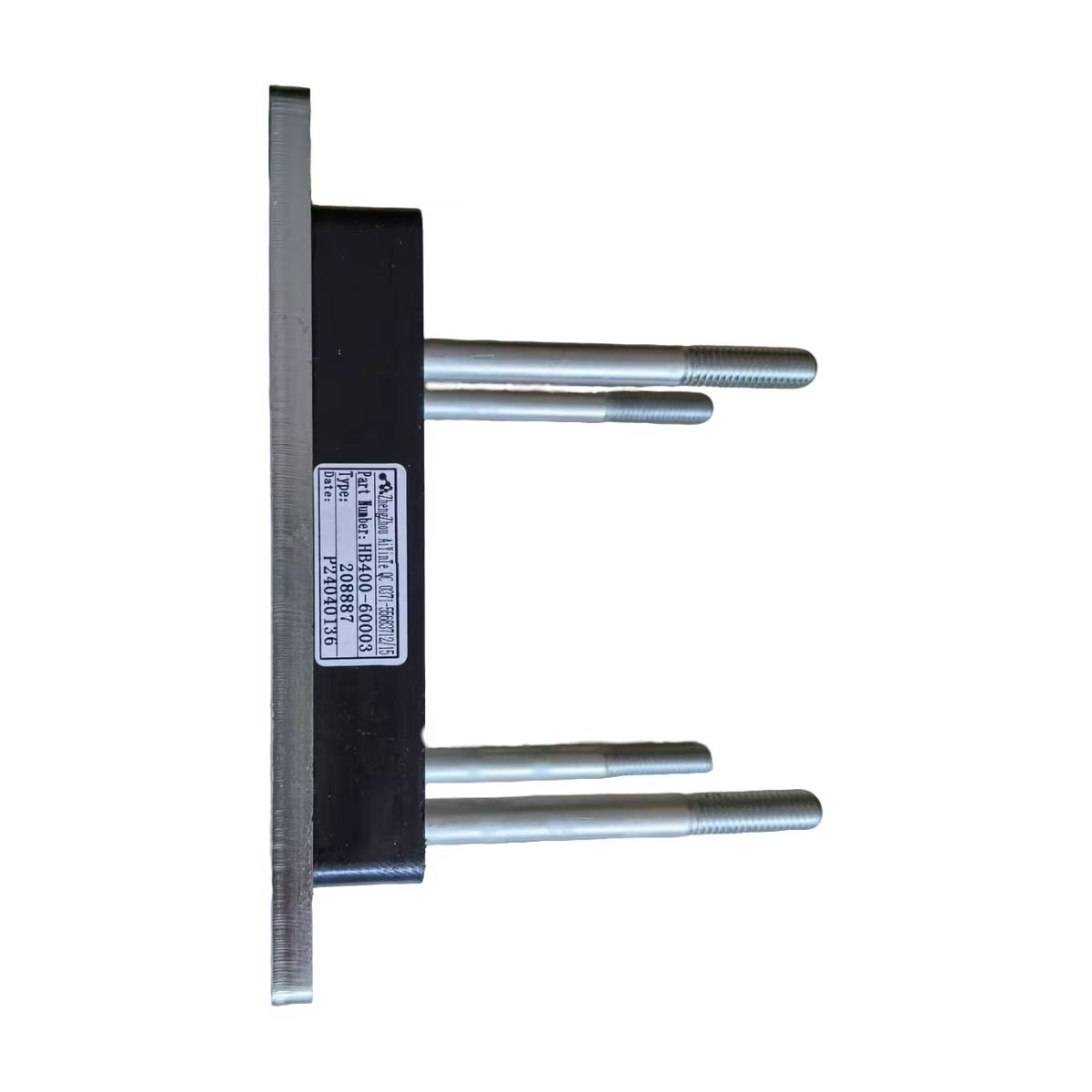

Available ang damping plate bilang HB400-60003 at HB400-60002. Ang kumpletong proportional valve assembly na may damping plate ay HB400-60001.

T2: Paano ko makokumpirma na ang damping plate na ito ay akma sa aking trak?

Suriin ang modelo ng retarder sa plato ng pagkakakilanlan sa katawan ng retarder. Kasama sa mga katugmang modelo ang FH400B, FH240B, FHB320B, at FHB400B. Bilang kahalili, ibigay ang iyong sasakyan ng VIN sa iyong supplier para sa eksaktong pagtutugma sa FAST o Shacman electronic parts catalogue.

Q3: Ano ang dapat kong palitan kasama ng damping plate?

Suriin ang proporsyonal na balbula para sa pinsala. Suriin ang O-ring seal para sa pagtanda o pagkasuot, at palitan ito kung kinakailangan.

Q4: Maaari ko bang i-install ito sa aking sarili?

Kasama sa trabaho ang retarder control valve body. Inirerekomenda namin ang pag-install ng isang technician na may karanasan sa serbisyo ng FAST retarder upang matiyak ang tamang pagsubok sa torque at function.
